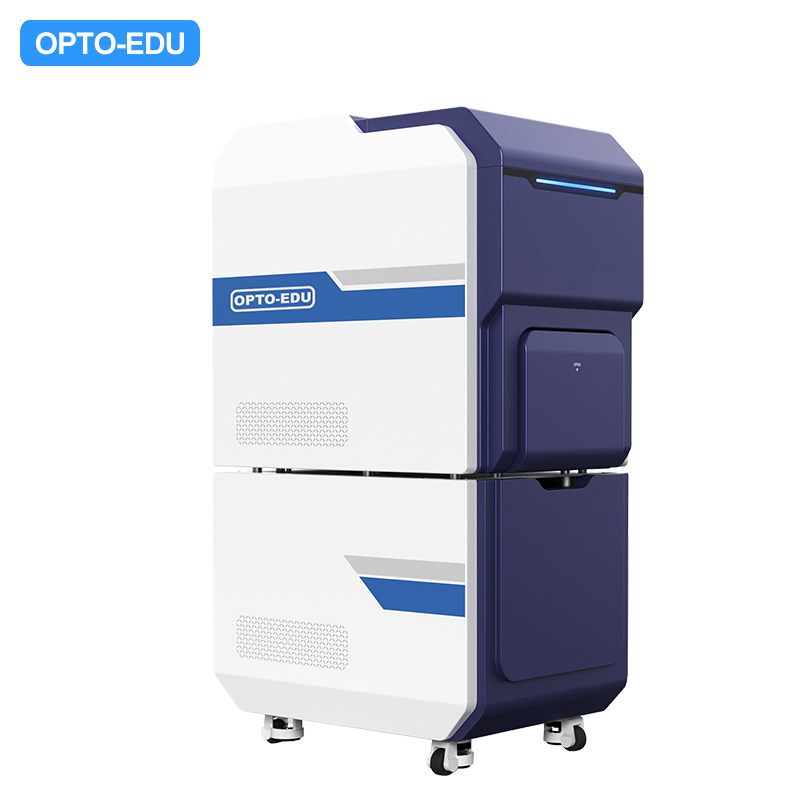

OPTO-EDU A63.7005 Schottky Field Emission Scanning Electron Microscope SE BSE 100000x 2.5nm@20KV

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV

  • Resolution
    2.5nm@15KV
  • Magnification
    1000000x
  • Electron Gun
    Schotty FEG
  • Voltage
    1-15KV
  • Detector
    BSE+SE
  • Navigation CCD
    CCD+Cabin Camera
  • Place of Origin
    China
  • Nombre de la marca
    CNOEC, OPTO-EDU
  • Certificación
    CE, Rohs
  • Model Number
    A63.7005
  • Documento
  • Minimum Order Quantity
    1 pc
  • Precio
    FOB $1~1000, Depend on Order Quantity
  • Packaging Details
    Carton Packing, For Export Transportation
  • Delivery Time
    5~20 Days
  • Payment Terms
    T/T, West Union, Paypal
  • Supply Ability
    5000 pcs/ Month

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV

  • Ampliación 1000000x Resolución 2.5nm@15KV Con SE+BSE+CCD, EDS Opcional
  • Cartucho FEG Shotty Voltaje 1-15kV, Detector Estándar SE, BSE, CCD, EDS Opcional,
  • Etapa Motorizada X/Y Estándar, Opcional 3 Ejes X/Y/Z o X/Y/T, 5 Ejes X/Y/Z/R/T
  • Sistema de Alto Vacío: Bomba Turbomolecular, Bomba Mecánica, Haz de Iones x2, Vacío en la Cámara<5x10-4Pa
  • Enfoque Automático de Una Tecla, Ajuste Automático de Brillo y Contraste, No Necesita Mesa de Absorción de Impactos
OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 0

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 1

Especificación Principal:

1. Voltaje de aceleración: 1-15kV, ajustable continuamente.

2. Tipo de cañón de electrones: cañón de emisión de campo schotty (FEG), lente de cañón de dos etapas altamente integrada, no es necesario ajustar manualmente el diafragma de la lente del objetivo.

3. Ampliación ≥1000000X

4. Resolución:≤2.5nm@15KV

5. Detector: detector de electrones secundarios (SE), detector de retrodispersión cuádruple (BSE),

6. Etapa: Etapa motorizada XY de 2 ejes, movimiento 60x55mm

7. Tamaño máximo de la muestra:  100*78*68.5mm mientras los ejes XY se mueven libremente

8. Cambio de muestra y tiempo de bombeo de alto vacío≤ 180s.

9. Sistema de alto vacío: bomba mecánica, bomba turbomolecular, bomba de iones x2, el vacío en la cámara de muestra ≥4x10-2Pa, control totalmente automático;

10. Modo de video ≥512x512 píxeles, no es necesario escanear con una ventana pequeña.

11. Modo de escaneo rápido: tiempo de imagen≤3s, 512x512 píxeles.

12. Modo de escaneo lento: tiempo de imagen≤40s, 2048x2048 píxeles.

13. Archivo de imagen: BMP, TIFF, JPEG, PNG.

14. Ajuste automático de brillo y contraste con una sola tecla, enfoque automático, costura de imágenes grandes

15. Función de navegación: navegación con cámara óptica y cámara de cabina.

16. Función de medición de imágenes: distancia, ángulo, etc.

17. Incluye computadora y software, control con mouse.

18. Opcional:

--Filamento de tungsteno (20 piezas/caja)

--EDS

--Etapa Motorizada de 3 Ejes XYZ

--Etapa Motorizada de 3 Ejes XYT

--Etapa Motorizada de 5 Ejes XYZRT

--Bajo vacío (1-60Pa)

--Etapa In-Situ de fábrica original, calentamiento, enfriamiento, estiramiento, etc.

--Modo de Desaceleración, 1-10KV, puede observar muestras no conductoras o de baja conductividad sin rociado de oro, solo para el modo BSE

--Plataforma de absorción de impactos (recomendada para A63.7005)

19. Tamaño del microscopio 650*370*642mm, tamaño de la bomba mecánica 340*160*140mm



OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 2
Modelo A63.7001 A63.7002 A63.7003 A63.7004 A63.7005
Resolución 10nm@15KV 6nm@18KV 4nm@20KV 3nm@20KV 2.5nm@15KV
Ampliación 150000x 200000x 360000x 360000x 1000000x
Cañón de Electrones Tungsteno Tungsteno Tungsteno LaB6 Schotty FEG
Voltaje 5/10/15KV 3-18KV 3-20KV 3-20KV 1-15KV
Detector BSE+SE BSE+SE BSE+SE BSE+SE BSE+SE
CCD de Navegación CCD CCD CCD+Cámara de Cabina CCD+Cámara de Cabina CCD+Cámara de Cabina
Tiempo de Vacío 90s 90s 30s 90s 180s
Sistema de Vacío Bomba Mecánica
Bomba Molecular
Bomba Mecánica
Bomba Molecular
Bomba Mecánica
Bomba Molecular
Bomba Mecánica
Bomba Molecular
Bomba de Iones
Bomba Mecánica
Bomba Molecular
Bomba de Iones x2
Vacío Alto Vacío
1x10-1Pa
Alto Vacío
1x10-1Pa
Alto Vacío
1x10-1Pa
Alto Vacío
5x10-4Pa
Alto Vacío
5x10-4Pa
Etapa Etapa XY,
40x30/40x40mm
Etapa XY,
40x30/40x40mm
Etapa XY,
60x55mm
Etapa XY,
60x55mm
Etapa XY,
60x55mm
Precisión de la Etapa - Posición Precisa 5um
Distancia de Trabajo 5-35mm 5-35mm 5-73.4mm 5-73.4mm 5-73.4mm
Máx. Muestra 80x42x40mm 80x42x40mm 100x78x68.5mm 100x78x68.5mm 100x78x68.5mm
Opcional Filamento de Tungsteno 20 piezas/caja Filamento Lab6 Lámpara de Emisión de Campo
EDS Oxford AZtecOne con XploreCompact 30
- Bajo Vacío  1-100Pa Bajo Vacío 1-30Pa
- Módulo Eje Z Etapa de 3 Ejes, X 60mm, Y 50mm, Z 25mm
- Módulo Eje T Etapa de 3 Ejes, X 60mm, Y 50mm, T ±20°
- - Etapa de 5 Ejes, X 90mm, Y 50mm, Z 25mm, T ±20°, R 360°
- - Plataforma de Absorción de Impactos, Para Etapa de 3 Ejes, 5 Ejes
- Modo de Desaceleración 1-10KV Para Observar Muestras No Conductivas, Solo Para BSE
- Etapa In-Situ De Fábrica Original, Calentamiento, Enfriamiento, Estiramiento, etc.
UPS

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 3

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 4

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 5

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 6

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 7

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 8

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 9

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 10

OPTO-EDU A63.7005 Microscopio Electrónico de Barrido de Emisión de Campo Schottky SE BSE 100000x 2.5nm@20KV 11

AZtecOne con XploreCompact 30 para TTM



Análisis EDS Convencional del Sistema

El sistema proporciona análisis cualitativos y cuantitativos de diferentes materiales, analizando elementos que van desde B(5) hasta cf (98). Además de los escaneos de puntos individuales de la superficie de la muestra, también están disponibles escaneos de línea y escaneos espectrales elementales. Combinado con un detector personalizado, el análisis y la generación de informes se pueden realizar en segundos.


Área Cristalina Efectiva 30mm2 Resolución (De Una Foto) Mn Ka <129eV @50,000cps
Rango de Detección Elemental B (5) a cf (98) Tasa Máxima de Conteo de Entrada >1,000,000 cps
