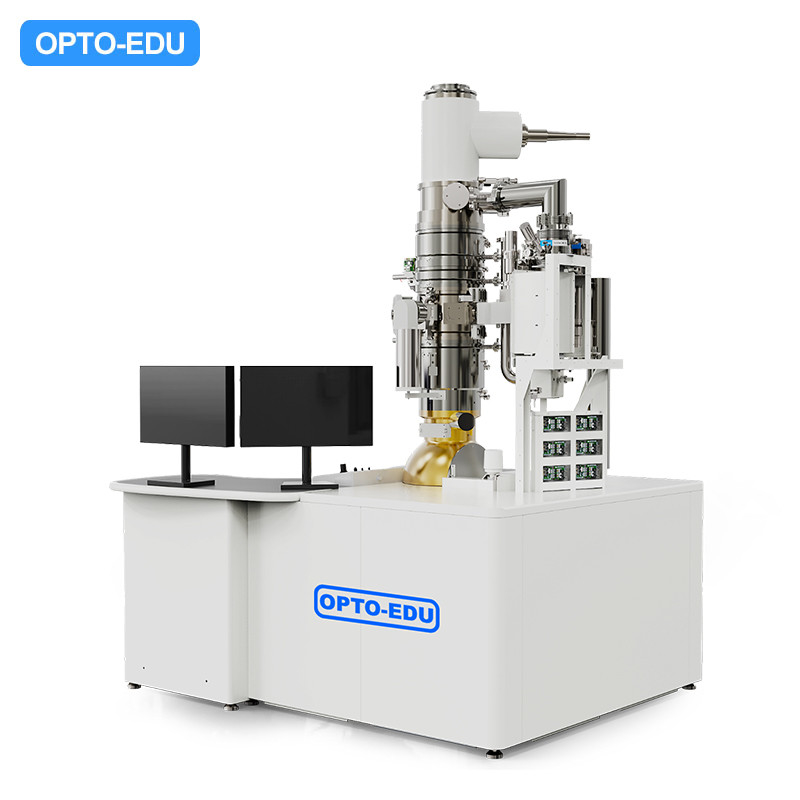

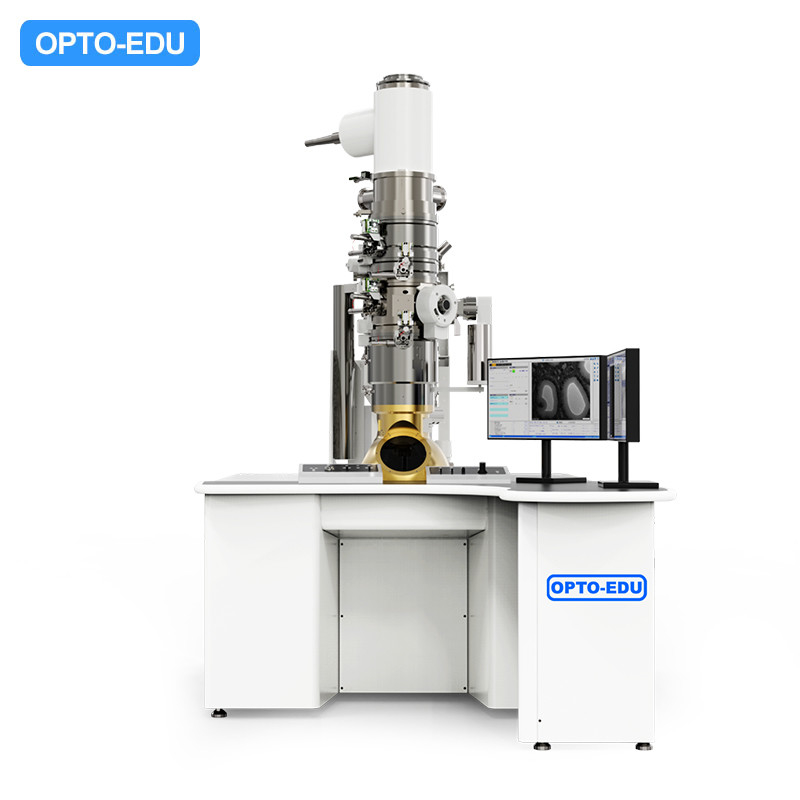

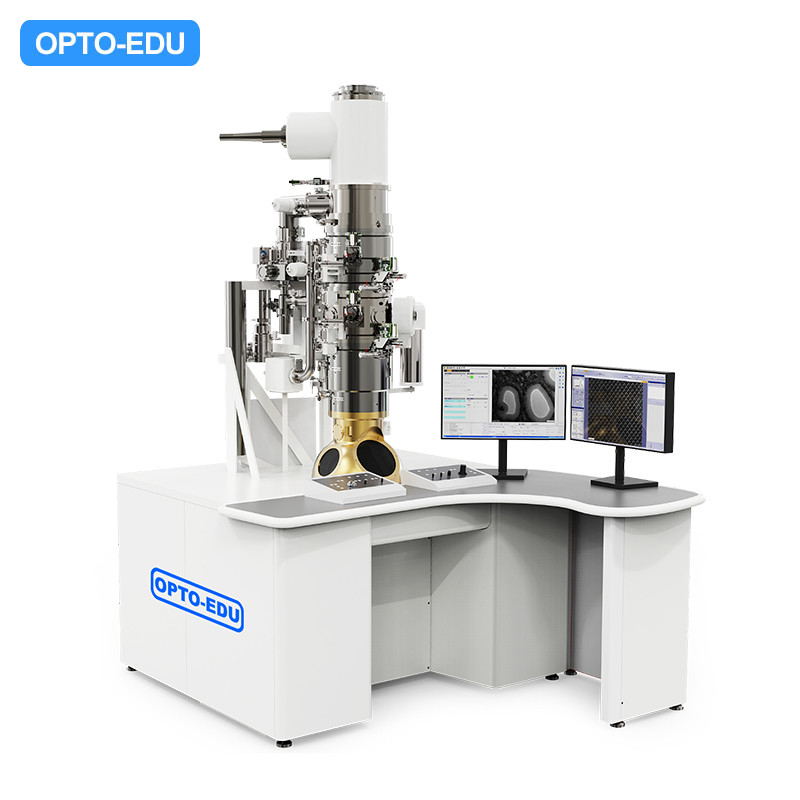

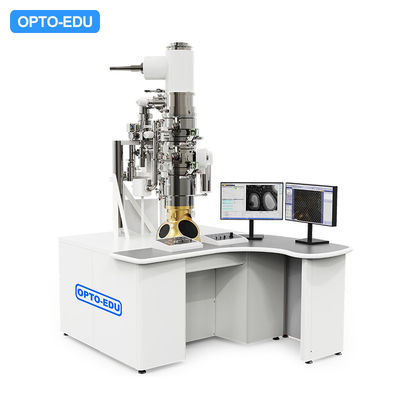

A63.7225 es un microscopio electrónico de transmisión (TEM) de emisión térmica, 200KV, 800000x, desarrollado y diseñado independientemente específicamente para campos como la biología y la medicina. Este diseño de microscopio electrónico es fácil de operar, y su diseño de zapata polar grande proporciona soluciones como caracterización 3D, observación in situ y difracción de electrones microcristalinos. |
Operación simple | Diseño optimizado del panel y la interfaz de usuario, incluso los principiantes en microscopía electrónica de transmisión pueden operar directamente el dispositivo; Proporcionar videos instructivos para la operación. |
Función automática | Inserción y extracción automática de varillas de muestra, control automático de apertura, etc. |
Cámara de alta sensibilidad | El microscopio electrónico está equipado con una cámara CMOS de alta sensibilidad, que puede obtener fácilmente imágenes de alta calidad. |
Microscopio electrónico de transmisión de emisión térmica, 200KV, 800000x | |
Voltaje de aceleración | 200 kV, Alineado en fábrica a 80 kV y 200 kV |
Fuente de electrones | Tungsteno policristalino o emisor LaB6 |
Resolución puntual TEM | 0.23 nm |
Límite de información TEM | 0.2 nm |
Ampliación | 20x a 800000x. |
Vacío del cañón FEG | < 1x10-6Pa, |
Vacío de la columna TEM | <5x10-5Pa |
Goniómetro | Goniómetro excéntrico motorizado de 5 ejes, |
Cámara | Cámara CMOS EMSIS XAROSA 5120x3840 montada en la parte inferior, con velocidad mejorada de 20M |
Etapa | Compu Stage con portaobjetos de doble inclinación |
X ±1mm, Y ±1mm, Z ±0.35mm, α ±25°, β ±25° | |
Actualizable | Análisis EDS |
Garantía | Garantía de un (1) año. |
Accesorios opcionales | |
Instalación | Paquete de servicio opcional de instalación in situ y capacitación operativa |
EDS | Bruker XFlash 7T30S |
