6x~1000000x Scanning Optical Microscope Digital Five Axis Motorized Stage

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa

  • Alta luz

    6x que explora el microscopio óptico

    ,

    eje cinco que explora el microscopio óptico

  • Resolución
    Arma de electrón de Schottky
  • Ampliación
    6x~1000000x
  • Arma de electrón
    Pistola de electrones de emisión Schottky
  • Voltaje de aceleración
    0~30KV
  • Diámetro máximo de la muestra
    320m m
  • Sistema del vacío
    Ion Pump, bomba molecular de la rotación del、 de la bomba de Turbo, comprador Pum
  • Lugar de origen
    China
  • Nombre de la marca
    OPTO-EDU
  • Certificación
    CE, Rohs
  • Número de modelo
    A63.7081
  • Cantidad de orden mínima
    1 pc
  • Precio
    FOB $1~1000, Depend on Order Quantity
  • Detalles de empaquetado
    Embalaje del cartón, para el transporte de la exportación
  • Tiempo de entrega
    5 ~ 20 días
  • Condiciones de pago
    T / T, West Union, Paypal
  • Capacidad de la fuente
    mes de 5000 PC

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa


  • 6x~1000000x con detector SED+CCD, etapa motorizada de cinco ejes
  • Aceleración del haz de electrones con suministro de corriente de haz estable Imagen excelente con bajo voltaje
  • La muestra de no conducción se puede observar directamente, no es necesario pulverizarla en baja tensión
  • Interfaz de operación fácil y amigable, todo controlado por mouse en el sistema Windows
  • Gran sala de muestras con etapa motorizada eucéntrica de cinco ejes de gran tamaño, muestra máxima Dia.340mm
6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 0

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 1

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 2
6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 3

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 4

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 5

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 6

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 7

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 8

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 9

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 10

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 11

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 12

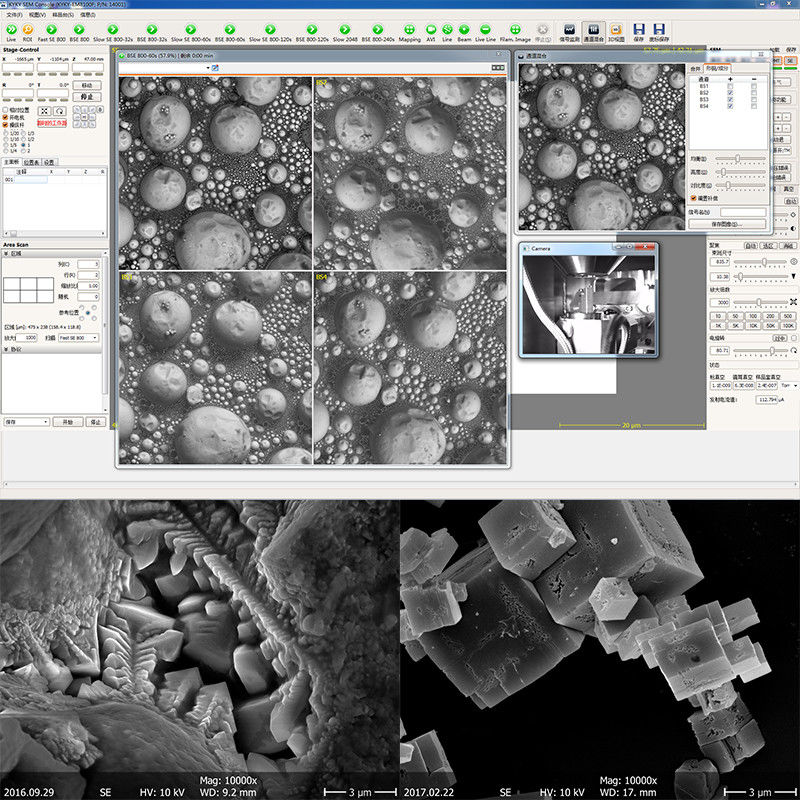

A63.7080, A63.7081 Función principal del software
Puesta en marcha integrada de alta tensión Encendido/apagado automático del filamento Regulación de cambio potencial
Ajuste de brillo Ajuste eléctrico a central Brillo automático
ajuste de contraste Ajuste de la lente del objetivo Enfoque automático
Ajuste de aumento Desmagnetización objetiva Eliminación automática de astigmatismo
Modo de exploración del área seleccionada Ajuste de rotación eléctrica Gestión de los parámetros del microscopio
Modo de escaneo de puntos Ajuste del desplazamiento del haz de electrones Visualización en tiempo real del tamaño del campo de escaneo
Modo de escaneo de línea Ajuste de inclinación del haz de electrones Ajuste de la lente de la pistola
Escaneo de superficie Ajuste de la velocidad de escaneo Entrada multicanal
Monitoreo de energía de alto voltaje Centrado de giro Medida de regla

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 13
SEM A63.7069 A63.7080 A63.7081
Resolución 3 nm @ 30 KV (SE)
6nm@30KV (EEB)
1,5 nm a 30 kV (SE)
3nm@30KV (EEB)
1,0 nm a 30 kV (SE)
3,0 nm a 1 kV (SE)
2.5nm@30KV (EEB)
Aumento 8x~300000x Aumento verdadero negativo 8x~800000x Aumento verdadero negativo Aumento verdadero negativo de 6x~1000000x
Pistola de electrones Cartucho de filamento de tungsteno precentrado Pistola de emisión de campo Schottky Pistola de emisión de campo Schottky
Voltaje Voltaje de aceleración 0~30KV, continuo ajustable, paso de ajuste 100V@0-10Kv, 1KV@10-30KV
Vista rápida Función de imagen de vista rápida de una tecla N / A N / A
Sistema de lentes Lente cónica electromagnética de tres niveles Lente cónica electromagnética multinivel
Abertura 3 aberturas de objetivo de molibdeno, fuera ajustable del sistema de vacío, no es necesario desmontar el objetivo para cambiar la abertura
Sistema de vacío 1 bomba turbomolecular
1 bomba mecánica
Vacío de sala de muestra>2.6E-3Pa
Electron Gun Room Vacío>2.6E-3Pa
Control de vacío completamente automático
Función de interbloqueo de vacío

Modelo opcional: A63.7069-LV
1 bomba turbomolecular
2Bombas mecánicas
Vacío de sala de muestra>2.6E-3Pa
Electron Gun Room Vacío>2.6E-3Pa
Control de vacío completamente automático
Función de interbloqueo de vacío

Vacío bajoRango 10 ~ 270 Pa para cambio rápido en 90 segundos para BSE (LV)
1 juego de bomba de iones
1 bomba turbomolecular
1 bomba mecánica
Vacío de sala de muestras>6E-4Pa
Cámara Electron Gun Vacío>2E-7 Pa
Control de vacío completamente automático
Función de interbloqueo de vacío
1 bomba de iones de pulverización catódica
1 bomba compuesta iónica Getter
1 bomba turbomolecular
1 bomba mecánica
Vacío de sala de muestras>6E-4Pa
Cámara Electron Gun Vacío>2E-7 Pa
Control de vacío completamente automático
Función de interbloqueo de vacío
Detector SE: Detector de electrones secundarios de alto vacío (con protección de detector) SE: Detector de electrones secundarios de alto vacío (con protección de detector) SE: Detector de electrones secundarios de alto vacío (con protección de detector)
EEB: Semiconductor 4 Segmentación
Detector de dispersión trasera


Modelo opcional: A63.7069-LV
EEB (LV): Semiconductor 4 Segmentación
Detector de dispersión trasera
Opcional Opcional
CCD:Cámara CCD infrarroja CCD:Cámara CCD infrarroja CCD:Cámara CCD infrarroja
Ampliar puerto 2 Puertos de extensión en la sala de muestras para
EDS, BSD, WDS, etc.
4 Puertos de extensión en la sala de muestras para
EEB, EDS, BSD, WDS, etc.
4 Puertos de extensión en la sala de muestras para
EEB, EDS, BSD, WDS, etc.
Etapa del espécimen Escenario de 5 ejes, 4Auto+1ManualControl
Rango de viaje:
X=70 mm, Y=50 mm, Z=45 mm,
R=360°, T=-5°~+90°(Manual)
Función de alerta y parada táctil
5 ejesAuto MedioEscenario
Rango de viaje:
X=80 mm, Y=50 mm, Z=30 mm,
R=360°, T=-5°~+70°
Función de alerta y parada táctil

Modelo opcional:

A63.7080-M5 ejesManualEscenario
A63.7080-L5 ejesAuto LargoEscenario
5 ejesAuto LargoEscenario
Rango de viaje:
X=150 mm, Y=150 mm, Z=60 mm,
R=360°, T=-5°~+70°
Función de alerta y parada táctil
Espécimen máximo Diámetro 175 mm, Altura 35 mm Diámetro 175 mm, Altura 20 mm Diámetro 340 mm, Altura 50 mm
Sistema de imagen Resolución máxima de imagen fija real 4096x4096 píxeles,
Formato de archivo de imagen: BMP (predeterminado), GIF, JPG, PNG, TIF
Resolución máxima de imagen fija real 16384x16384 píxeles,
Formato de archivo de imagen: TIF (predeterminado), BMP, GIF, JPG, PNG
Video: Grabación automática de video digital .AVI
Resolución máxima de imagen fija real 16384x16384 píxeles,
Formato de archivo de imagen: TIF (predeterminado), BMP, GIF, JPG, PNG
Video: Grabación automática de video digital .AVI
Software de ordenador PC Work Station Win 10 System, con software de análisis de imagen profesional para controlar completamente el funcionamiento completo del microscopio SEM, especificación de computadora no menos que Inter I5 3.2GHz, memoria 4G, monitor LCD IPS de 24", disco duro de 500G, mouse, teclado
Exhibición de fotos El nivel de imagen es rico y meticuloso, mostrando aumento en tiempo real, regla, voltaje, curva gris
Dimensión
& Peso
Cuerpo de microscopio 800x800x1850mm
Mesa de Trabajo 1340x850x740mm
Peso Total 400Kg
Cuerpo de microscopio 800x800x1480mm
Mesa de Trabajo 1340x850x740mm
Peso Total 450Kg
Cuerpo de microscopio 1000x1000x1730mm
Mesa de Trabajo 1330x850x740mm
Peso Total 550Kg

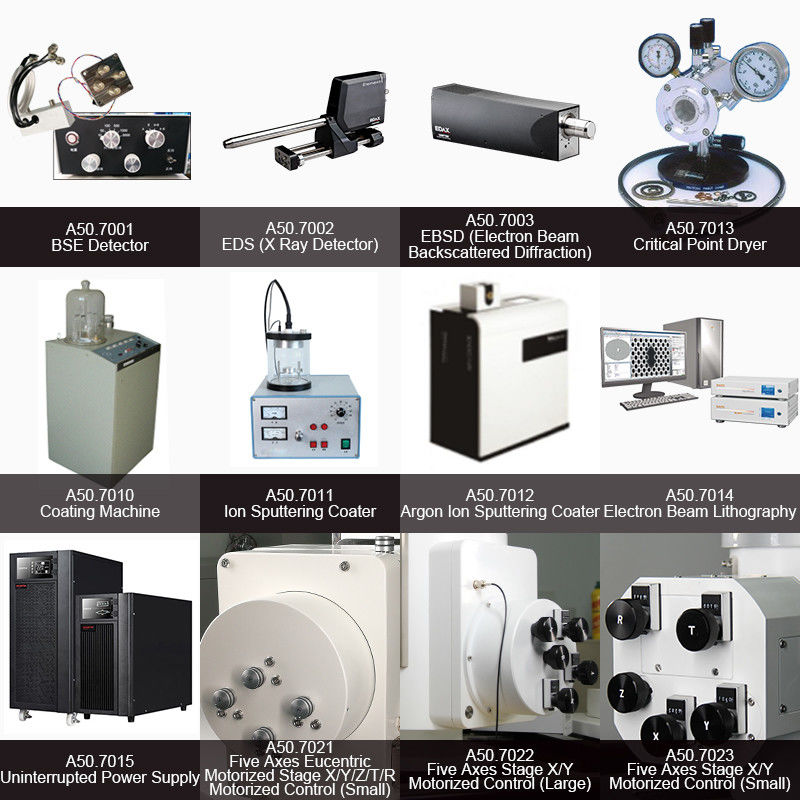

Accesorios Opcionales
Accesorios Opcionales A50.7002Espectrómetro de rayos X de dispersión de energía EDS
A50.7011Recubridor de pulverización iónica
A50.7001Detector de electrones de retrodispersión BSE
A50.7002Espectrómetro de rayos X de dispersión de energía EDS
A50.7011Recubridor de pulverización iónica
A50.7030Panel de control motorizado
A50.7001Detector de electrones de retrodispersión BSE
A50.7002Espectrómetro de rayos X de dispersión de energía EDS
A50.7011Recubridor de pulverización iónica
A50.7030Panel de control motorizado

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 14

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 15
A50.7001 Detector de EEB Detector de dispersión trasera de cuatro segmentos de semiconductores;
Disponible en Ingredientes A+B, Información de Morfología AB;
Muestra disponible Observar sin pulverización de oro;
Disponible en Observar la impureza y la distribución desde el mapa en escala de grises directamente.
A50.7002 EDS (detector de rayos X) Ventana de nitruro de silicio (Si3N4) para optimizar la transmisión de rayos X de baja energía para el análisis de elementos ligeros;
Excelente resolución y su electrónica avanzada de bajo ruido proporcionan un rendimiento de rendimiento excepcional;
El tamaño reducido ofrece flexibilidad para garantizar la geometría ideal y las condiciones de recolección de Aata;
Los detectores contienen un chip de 30 mm2.
A50.7003 EBSD (Difracción retrodispersada por haz de electrones) el usuario podría analizar la orientación del cristal, la fase del cristal y la micro textura de los materiales y el rendimiento de los materiales relacionados, etc.
optimización automática de la configuración de la cámara EBSD
durante la recopilación de datos, realice un análisis interactivo en tiempo real para obtener la máxima información
todos los datos se marcaron con una etiqueta de tiempo, que se puede ver en cualquier momento
alta resolución 1392 x 1040 x 12
Velocidad de escaneo e índice: 198 puntos / seg, con Ni como estándar, bajo la condición de 2 ~ 5nA, puede garantizar la tasa de índice ≥99%;
funciona bien en condiciones de corriente de haz bajo y bajo voltaje de 5kV a 100pA
precisión de medición de orientación: mejor que 0,1 grados
Usando el sistema de índice triplex: no es necesario confiar en la definición de una sola banda, indexación fácil de la mala calidad del patrón
base de datos dedicada: base de datos especial EBSD obtenida por difracción de electrones: >400 estructura de fase
Capacidad de índice: puede indexar automáticamente todos los materiales de cristal de 7 sistemas de cristal.
Las opciones avanzadas incluyen el cálculo de la rigidez elástica (Elastic Stiffness), el factor de Taylor (Taylor), el factor de Schmidt (Schmid), etc.
A50.7010 Máquina de recubrimiento Carcasa protectora de vidrio: ∮250 mm;340 mm de alto;
Cámara de procesamiento de vidrio:
∮88 mm;140 mm de altura, ∮88 mm;57 mm de alto;
Tamaño de la etapa del espécimen: ∮40 ​​mm (máx.);
Sistema de vacío: bomba molecular y bomba mecánica;
Detección de vacío: Pirani Gage;
Vacío: mejor que 2 X 10-3 Pa;
Protección al Vacío: 20 Pa Con Válvula de Inflado a Microescala;
Movimiento de la muestra: rotación plana, precesión de inclinación.
A50.7011 Recubridor de pulverización iónica Cámara de procesamiento de vidrio: ∮100 mm;130 mm de alto;
Tamaño de la etapa del espécimen: ∮40 ​​mm (capacidad para 6 copas de espécimen);
Tamaño del objetivo dorado: ∮58 mm * 0,12 mm (grosor);
Detección de vacío: Pirani Gage;
Protección al Vacío: 20 Pa Con Válvula de Inflado a Microescala;
Gas medio: argón o aire con entrada de aire especial de gas argón y regulación de gas en microescala.
A50.7012 Recubridor de pulverización catódica de iones de argón La muestra se recubrió con carbono y oro a alto vacío;
Mesa giratoria para muestras, revestimiento uniforme, tamaño de partícula de aproximadamente 3-5 nm;
Sin selección de material objetivo, sin daño a las muestras;
Se pueden realizar las funciones de limpieza de iones y adelgazamiento de iones.
A50.7013 Secador de Punto Crítico Diámetro interior: 82 mm, Longitud interior: 82 mm;
Rango de presión: 0-2000 psi;
Rango de temperatura: 0°-50° C (32°-122° F)
A50.7014 Litografía por haz de electrones Basado en el microscopio electrónico de barrido, se desarrolló un nuevo sistema de nanoexposición;
La modificación ha mantenido todas las funciones Sem para hacer una imagen de ancho de línea a nanoescala;
El sistema Ebl modificado ampliamente aplicado en dispositivos microelectrónicos, dispositivos optoelectrónicos, dispositivos cuánticos, sistema de microelectrónica R&D.

6x~1000000x que exploraba el microscopio óptico Digital cinco AXIS motorizó la etapa 16
A63.7080, A63.7081 Conjunto de consumibles estándar
1 Filamento de emisión de campo instalado en microscopio 1 PC
2 Copa de muestra Diámetro 13 mm 5 piezas
3 Copa de muestra Diámetro 32 mm 5 piezas
4 Cinta conductora de doble cara de carbono 6 mm 1 paquete
5 Grasa de vacío   10 piezas
6 Paño sin pelo   1 tubo
7 Pasta para pulir   1 PC
8 Caja de muestra   2 bolsas
9 Bastoncillo de algodón   1 PC
10 Filtro de neblina de aceite   1 PC
A63.7080, A63.7081 Conjunto de piezas y herramientas estándar
1 Llave hexagonal interior 1,5 mm ~ 10 mm 1 juego
2 Pinzas Longitud 100-120 mm 1 PC
3 Destornillador ranurado 2*50mm, 2*125mm 2 piezas
4 destornillador cruzado 2*125 mm 1 PC
5 Limpiar tubo de ventilación Dia.10/6,5 mm (diámetro exterior/diámetro interior) 5m
6 Válvula reductora de presión de ventilación Presión de salida 0-0.6MPa 1 PC
7 Fuente de alimentación interna para hornear 0-3A CC 2 piezas
8 Fuente de alimentación SAI 10kVA 2 piezas
