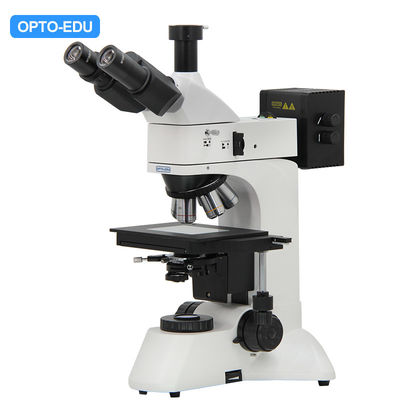

50X - 400X microscopio óptico metalúrgico sin cuerda A13.0211
Descripción:
¡Nuevo en 2009!
El microscopio metalúrgico ligero transmitido/reflejado vertical del campo brillante A13.0211/oscuro, es una clase de industria multifuncional que examina el microscopio. Se equipa de objetivos del campo brillante u oscuro, de los oculares anchos del campo y del dispositivo integrado de la observación de la polarización, el iluminador de Kohler se utiliza en haber transmitido y el sistema de iluminación reflejado, el campo entero es claro y uniformidad. Es conveniente para examinar, tal como placa de la oblea de silicio del semiconductor, de piso del LCD, placa del electrociucuit, polvo sólido y toda la clase de muestra de la industria que translúcido u opaco. Es los instrumentos ideales en trabajo de investigación en la biología, metalografía, mineralogía, ingeniería de precisión, electrónica, ets.
--Diseño del sistema óptico de UIS y de la función de la modularización
--Los objetivos del plan del campo brillante u oscuro de la distancia de trabajo larga (ningún vidrio de cubierta), el fild están anchos y claros
--Sistema grueso/fino coaxial del foco, con la tensión ajustable y para arriba la parada, división mínima de la concentración: 2um
--El movimiento máximo de la etapa es cerca de 30m m
--El dispositivo integrado de la observación de la polarización, el polarizador se puede circundar 360 grados
--El iluminador reflector es lámpara del halógeno 12V50W y la cubierta de caja de la lámpara se puede girar, substituyendo la instalación de la lámpara y la seguridad.
-- El iluminador transmitido es lámpara del halógeno 12V30W y radiador del adición
--La cabeza de Trinocular puede ser observación para los oculares y la microfotografía en el flujo ligero del 100%, trajes para la microfotografía del campo oscuro.
Cabeza de Trinocular
Eliminado ajustando la distancia interpupillary de modo que la distancia del tubo del ocular
es idéntico con distancia interpupillary. Cuándo observe a través de dos oculares,
altere la distancia de centro del alumno de salida de los tubos del ocular dando vuelta al cuerpo izquierdo o correcto del marco
Visera del yelmo quíntupla, situación interna del rodamiento de bolitas
Objetivo brillante del plan del campo del infinito de LWD (ningún vidrio de cubierta)
Etapa de trabajo
Etapa mecánica de la capa doble, tamaño 210x140m m, gama móvil 63x50m m
Condensador de Abbe
Ajustable arriba/abajo de N.A.=1.25, del estante y del piñón
Microscopio metalúrgico vertical A13.0211, Transmita y refleje, BD, DIC, polarizando |
A13.0211 | - BD | - DIC | - BDDIC | Cata. No. | |
Cabeza | Trinocular, inclinación 30°, 360° rotativo, Interpupillary 53~75m m, dioptría ±5° ajustable, interruptor E100 del tubo del ocular del lado izquierdo: P0/E0: P100 | ● | ● | ● | ● | |
Ocular | WF10x/22mm, | ●● | ●● | ●● | ●● | A51.0202-1022 |
Divding WF10x/22mm, 0.1mm/Div | ○ | ○ | ○ | ○ | A51.0205-G10B | |
Visera del yelmo | Quíntuplo, situación interna del rodamiento de bolitas | ● | ● | ● | ● | |
Infinito de LWD Campo brillante Objetivo del plan (Ningún vidrio de cubierta) |
PLL2.5x/0.07mm, W.D.13mm | ○ | A5M.0235-2.5 | |||
PLL5x/0.12mm, W.D.26.1mm | ● | A5M.0235-5 | ||||
PLL10x/0.25mm, W.D.20.2mm | ● | A5M.0235-10A | ||||
PLL20x/0.40mm, W.D.8.8mm | ○ | A5M.0235-20 | ||||
PLL40x/0.60mm, W.D.3.98mm, primavera | ● | ● | ● | A5M.0235-40 | ||
PLL50x/0.70mm, W.D.3.68mm, primavera | ○ | A5M.0235-50 | ||||
PLL60x/0.70mm, W.D.3.18mm, primavera | ● | A5M.0235-60A | ||||
PLL80x/0.80mm, W.D.1.25mm, primavera | ○ | A5M.0235-80 | ||||
PLL100x/0.85mm, W.D.0.4mm, primavera | ○ | A5M.0235-100 | ||||
Infinito de LWD Campo brillante/oscuro Objetivo del plan (Ningún vidrio de cubierta) |
BD PLL5x/0.12mm, W.D.9.7mm | ● | A5M.0237-5 | |||
BD PLL10x/0.25mm, W.D.9.3mm | ● | A5M.0237-10 | ||||
BD PLL20x/0.40mm, W.D.7.2mm | ● | A5M.0237-20 | ||||
BD PLL40x/0.60mm, W.D.3.0mm, primavera | ● | A5M.0237-40 | ||||
BD PLL50x/0.70mm, W.D.2.5mm, primavera | ○ | A5M.0237-50 | ||||
BD PLL60x/0.75mm, W.D.1.9mm, primavera | ○ | A5M.0237-60 | ||||
BD PLL80x/0.80mm, W.D.0.8mm, primavera | ○ | A5M.0237-80 | ||||
BD PLL100x/0.85mm, W.D.0.22mm, primavera | ○ | A5M.0237-100A | ||||
BD PLL100x/0.85mm, W.D.0.40mm, primavera | ○ | A5M.0237-100A | ||||
Infinito DIC de LWD Objetivo del plan (Ningún vidrio de cubierta) |
LMPlan 5x/0.12m m, W.D.15.0mm | ● | A5M.0238-5D | |||
LMPlan 10x/0.3m m, W.D.10.5mm | ● | A5M.0238-10B | ||||
LMPlan 20x/0.40m m, W.D.4.5mm | ● | A5M.0238-20A | ||||
Infinito DIC de LWD Campo brillante/oscuro Objetivo del plan |
BD LMPlan 5x/0.12m m, W.D.7.9mm | ● | A5M.0239-5A | |||
BD LMPlan 10x/0.25m m, W.D.9.3mm | ● | A5M.0239-10A | ||||
BD LMPlan 20x/0.40m m, W.D.1.4mm | ● | A5M.0239-20A | ||||
Observación de DIC | diapositiva de vaivén del grupo de 5x/10x/20x DIC | ● | ● | |||
Etapa de trabajo | Etapa mecánica de la capa doble, tamaño 210x140m m, gama móvil 63x50m m | ● | ● | ● | ● | |
Concentración | Sistema grueso y de Ffine coaxial del foco, con la parada ajustable y ascendente tensional, división mínima de concentración fina 2um | ● | ● | ● | ● | |
Transmita Iluminación |
Lámpara del halógeno 6V30W, brillo ajustable | ● | ||||
Lámpara del halógeno 12V30W, brillo ajustable | ● | ● | ● | |||
Ajustable arriba/abajo de Abbe Condenser N.A.=1.25, del estante y del piñón | ● | ● | ● | ● | ||
Filtro azul y vidrio de tierra | ● | ● | ● | ● | ||
Colector para la iluminación con la lámpara del halógeno (con el diafragma archivado) | ● | ● | ● | ● | ||
Refleje Iluminación |
Lámpara del halógeno 6V30W, brillo ajustable | ● | ||||
Lámpara del halógeno 12V50W, brillo ajustable | ● | ● | ● | |||
Diafragma de campo de Intergrate de la iluminación de Epi, diafragma de abertura, dispositivo de la transferencia del filtro para el filtro amarillo, azul, verde y el vidrio de tierra | ● | ● | ● | ● | ||
Polarización | Tipo de vaivén polarizador | ● | ● | ● | ● | |
Analizador incorporado y Swithching libremente | ● | ● | ● | ● | ||
Adaptador | C-soporte 0.4x | ○ | ○ | ○ | ○ | A55.0202-1 |
C-soporte 1.0x | ○ | ○ | ○ | ○ | A55.0202-2 | |
C-soporte 0.5x con la división de 0.1mm/Div | ○ | ○ | ○ | ○ | A55.0202-3 | |
C-soporte 0.5x | ○ | ○ | ○ | ○ | A55.0202-4 | |
Adaptador de la cámara de Digitaces SLR para Canon EF | ○ | ○ | ○ | ○ | A55.0204-1 | |
Observación: ‘●’ El equipo estándar de los medios, ‘○’ significa opcional |
